淄博火炬能源有限責任公司——水平衡測試

檢測目的：通過測試，全面了解用水單位管網狀況，各部位（單元）用水現狀，畫出水平衡圖，依據測定的水量數據，找出管道泄漏點，水量平衡關系和合理用水程度，采取相應的措施，挖掘用水潛力，達到加強用水管理，提高合理用水水平的目的。

淄博火炬能源有限責任公司1944年建廠至今，由于建廠時間比較早，廠區內管道經過幾次改造，比較復雜，管線圖紙基礎資料不完善，管道位置基本靠一些老職工口傳給新職工，但計量水表配備比較完整，做到了生產水與生活水分開計量、分開核算，每周、月進行水量平衡，生產水基本平衡，但生活水每天使用量與供水量相差160m3,為此廠內也很重視，做了大量工作，比如內部排查漏水點，定時供水等等，均沒能改善這種現象。

根據市水資辦下達的水平衡測試任務，企業與我公司簽訂了水平衡測試合同，企業在合同簽訂前就明確提出必須檢測管道漏水，并準確檢測到漏水點，消除漏水點對廠區計量多年的困擾。

根據水平衡測試程序，我公司對本次測試分為二個階段，一是漏水檢測階段，二是水平衡測試階段。

漏水檢測階段：

我公司技術人員根據漏水檢測流程，先由管理人員帶領熟悉管道位置、周圍環境等，在根據現場情況寫出詳細的測試方案，并與企業計量負責人商議方案的可實施性，其中方案中比較影響測試精度是周圍環境。

漏水檢測是靠聲波來確定漏點位置，并且在夜間用水低峰，周圍環境相對安靜時段，由于企業連續生產，夜間聲波檢測和白天所受的影響基本一樣，最后商議采取白天對管道進行測漏儀聲波檢測，這樣就是對工程人員技術經驗、能力的挑戰，經過一周的環境調查、閥栓聽音（包括閥門、水表、房間每一個管道出露點等），再利用管線探測儀找到管線準確位置，然后步行在管道上方以S型步伐前進，每間隔20-30厘米作為一個監測點，共確認漏水點2處，維修完成后生活水流量表與檢測前相對比，水量每天下降150m3/d。

經濟效益分析

現在以漏水量來進行如下效益分析：

漏水量的實際損失效益（收益以一年計，黃河水水價按2.15元/m3計）

效益=150m3/d×2.15元/m3×365日= 11.77125萬元/年

水平衡測試階段：

根據水平衡測試工作流程（準備階段、實測階段、匯總階段、分析階段）進行廠區水平衡測試。

測試完成后，對水平衡測試過程進行評估，評估水平衡測試是否科學，其測試數據是否準確，測試結果是否符合實際。具體包括：

（1）計量儀器儀表安裝是否齊全，并保持完好、運轉無誤；

（2）水平衡測試過程是否進展順利，各項步驟是否完全無誤。

2、根據水平衡測試結果，計算本企業內各種用水評價指標，包括單位產品取水量指標、重復利用率、漏失率、排水率、廢水回用率、冷卻水循環率、冷凝水回用率、達標排放率、非常規水資源替代率等評價指標。

3、根據企業的水平衡測試分析結果，總結經驗，提出持續改進方案：

（1）改進和完善企業日常計量統計制度和方法，提高用水計量統計的精度；

（2）分析測算相關節水改造項目的節水效益和成本；

（3）與同類企業的水平進行比對或?qū)?biāo)自檢，挖掘企業內節水潛力；

（4）提出企業取水、用水、排水、節水的改進措施。

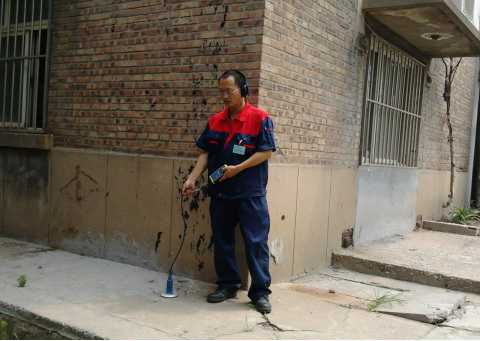

                       漏水檢測（管道上方路面聽音檢測）

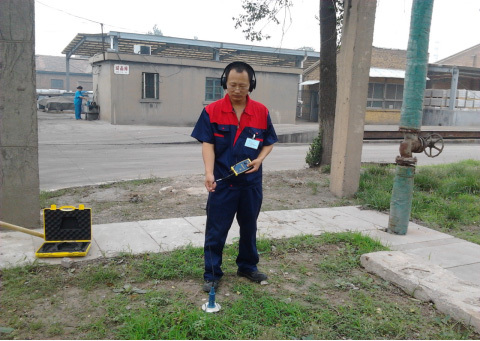

                              技術中心生活水管道漏水點開挖前定位

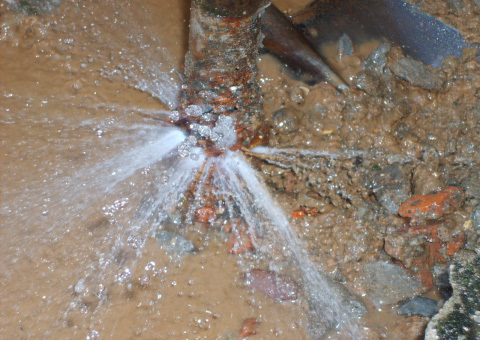

　                            技術中心生活水管道漏水點開挖后

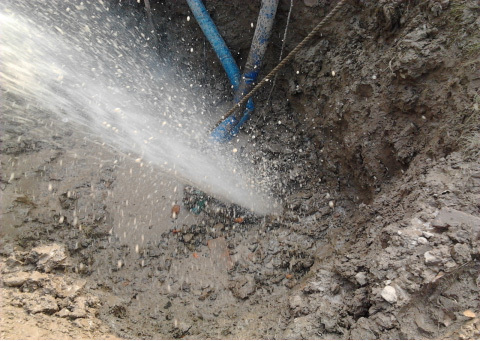

                              硫酸罐南側生活水管道漏水點開挖后

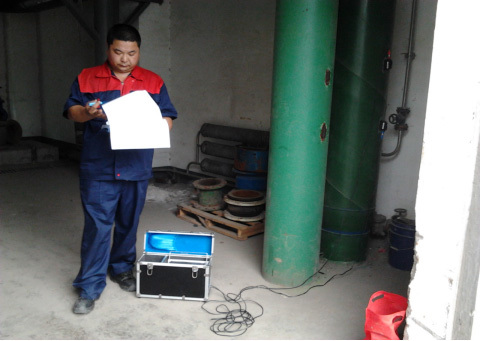

                               水平衡測試（單臺設備流量測試）

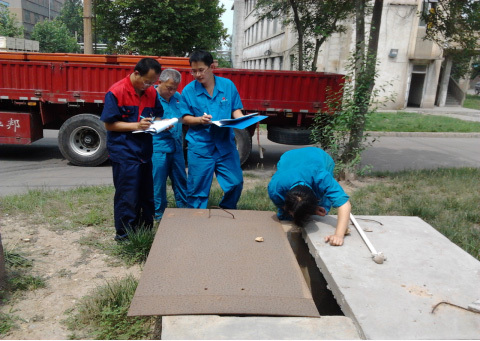

                                        水平衡測試（計量儀表抄錄）
